K515
K515 - Высокоэффективное уплотнение поршня
K515 имеет две специальные канавки для создания масляной пленки, обеспечивающей оптимальную смазку уплотнения относительно его ответной поверхности. Таким образом, обеспечивая низкое трение и низкую статическую утечку, специальный профиль гарантирует повышенную устойчивость к экструзии и минимизацию риска продувки.
Преимущества
Область применения
Преимущества
- Очень хорошие статические и динамические характеристики уплотнения
- Экономичное решение благодаря кольцевому энергосберегающему устройству
- Устойчивость к высокому давлению благодаря материалу TPU 60 shore D
- Низкое трение
- Подходящая конструкция для стандартной канавки ISO 7425-1 и простая установка
- Экономичное решение благодаря кольцевому энергосберегающему устройству
- Устойчивость к высокому давлению благодаря материалу TPU 60 shore D
- Низкое трение
- Подходящая конструкция для стандартной канавки ISO 7425-1 и простая установка
Область применения
- Вилочные погрузчики
- Сельскохозяйственная техника
- Материал для обработки материалов
- Строительная техника
- Оборудование для литья под давлением из пластмассы
- Сельскохозяйственная техника
- Материал для обработки материалов
- Строительная техника
- Оборудование для литья под давлением из пластмассы
Материал
Код
Давление
(макс) бар
(макс) бар
Температура
(макс) °C
(макс) °C
Скорость скольжения
(макс) - м/с
(макс) - м/с
PU
NBR
NBR
PU6005, NB7001
400
-30/+100
0.5

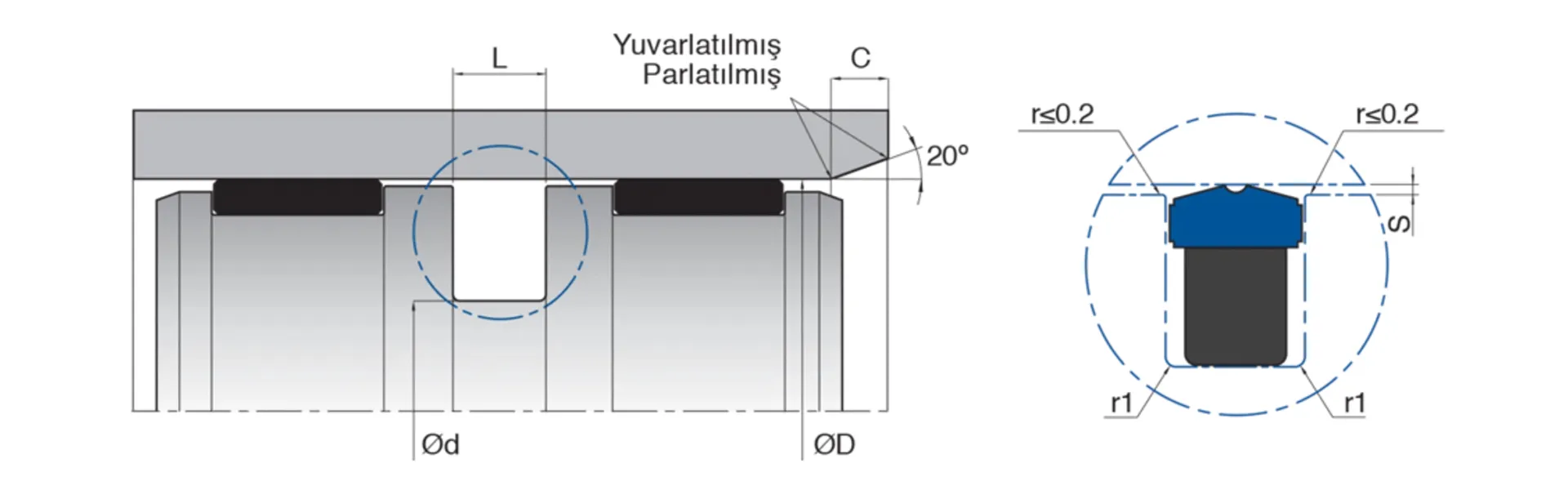

| D (H9) | d (h9) | L (+0.2/-0) | r1 | C | МАТЕРИАЛ | Код | ||
|---|---|---|---|---|---|---|---|---|
| K515 025-017,5 | 25 | 17.5 | 3.2 | 0.5 | 2 | PU6005 | 10054084 | |
| K515 032-021 | 32 | 21 | 4.2 | 0.5 | 2.5 | PU6005 | 10050732 | |
| K515 040-029 | 40 | 29 | 4.2 | 0.5 | 2.5 | PU6005 | 10050737 | |
| K515 045-034 | 45 | 34 | 4.2 | 0.5 | 2.5 | PU6005 | 10050738 | |
| K515 050-034,5 | 50 | 34.5 | 6.3 | PU6005 | 10053499 | |||
| K515 050-039 | 50 | 39 | 4.2 | 0.5 | 2.5 | PU6005 | 10050739 | |
| K515 055-044 | 55 | 44 | 4.2 | 0.5 | 2.5 | PU6005 | 10050740 | |
| K515 060-044.5 | 60 | 44.5 | 6.3 | 0.5 | 3 | PU6005 | 10053500 | |
| K515 060-049 | 60 | 49 | 4.2 | 0.5 | 2.5 | PU6005 | 10050741 | |
| K515 063-052 | 63 | 52 | 4.2 | 0.5 | 2.5 | PU6005 | 10050742 | |
| K515 065-054 | 65 | 54 | 4.2 | 0.9 | 2.5 | PU6005 | 10050743 | |
| K515 070-054.5 | 70 | 54.5 | 6.3 | 0.9 | 4 | PU6005 | 10053501 | |
| K515 070-059 | 70 | 59 | 4.2 | 0.9 | 2.5 | PU6005 | 10050744 | |
| K515 075-064 | 75 | 64 | 4.2 | 0.9 | 2.5 | PU6005 | 10050745 | |
| K515 080-064,5 | 80 | 64.5 | 6.3 | 0.9 | 4 | PU6005 | 10050746 | |
| K515 085-069,5 | 85 | 69.5 | 6.3 | 0.9 | 4 | PU6005 | 10050747 | |
| K515 090-074,5 | 90 | 74.5 | 6.3 | 0.9 | 4 | PU6005 | 10050748 | |
| K515 100-084,5 | 100 | 84.5 | 6.3 | 0.9 | 4 | PU6005 | 10050749 | |
| K515 105-089,5 | 105 | 89.5 | 6.3 | 0.9 | 4 | PU6005 | 10050750 | |
| K515 110-094,5 | 110 | 94.5 | 6.3 | 0.9 | 4 | PU6005 | 10050751 | |
| K515 115-094 | 115 | 94 | 8.1 | 0.9 | 5 | PU6005 | 10050752 | |
| K515 120-104,5 | 120 | 104.5 | 6.3 | 0.9 | 5 | PU6005 | 10050753 | |
| K515 125-104 | 125 | 104 | 8.1 | 0.9 | 5 | PU6005 | 10050754 | |
| K515 130-109 | 130 | 109 | 8.1 | 0.9 | 5 | PU6005 | 10050755 | |
| K515 140-119 | 140 | 119 | 8.1 | 0.9 | 5 | PU6005 | 10050756 | |
| K515 160-139 | 160 | 139 | 8.1 | 0.9 | 5 | PU6005 | 10050757 | |
| K515 200-179 | 200 | 179 | 8.1 | 0.9 | 5 | PU6005 | 10050758 |
