K59F - Уплотнение для пневматического поршня
Уплотнение для пневматического поршня K59F - это уплотнительный элемент одностороннего действия типа uring, подходящий для использования в поршневых системах с наружной уплотнительной кромкой, рассчитанной на низкое трение.
Преимущества
Область применения
Преимущества
- Низкое трение
- Работают при низких давлениях
- Возможность использования в корпусах небольших размеров
- Длительный срок службы
- Простой монтаж
- Работают при низких давлениях
- Возможность использования в корпусах небольших размеров
- Длительный срок службы
- Простой монтаж
Область применения
- Рекомендуется для использования в цилиндрах в соответствии со стандартами ISO 15552 и 6432 и CETOP.
Материал
Код
Давление
(макс) бар
(макс) бар
Температура
(макс) °C
(макс) °C
Скорость скольжения
(макс) м/с
(макс) м/с
PU
PU8502
16
-30/+80
1.0

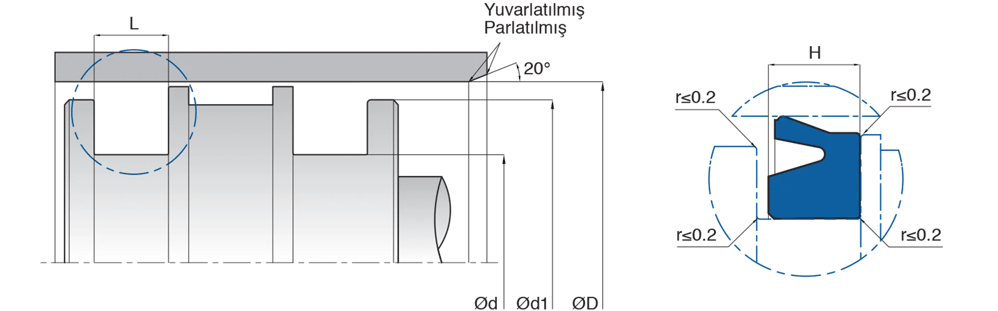

| D (H11) | d (h9) | L (+0.2/-0) | d1 (+0.2/-0) | H | МАТЕРИАЛ | Код | ||
|---|---|---|---|---|---|---|---|---|
| K59F-008/1 | 8 | 4.8 | 2.85 | 7.6 | 2.45 | PU8502 | 10022185 | |
| K59F-010 | 10 | 6 | 3 | 9.6 | 2.55 | PU8502 | 10022186 | |
| K59F-012 | 12 | 7 | 3 | 11.6 | 2.55 | PU8502 | 10022187 | |
| K59F-012/1 | 12 | 7 | 2.85 | 11.6 | 2.45 | PU8502 | 10022188 | |
| K59F-016 | 16 | 10 | 3 | 15.6 | 2.55 | PU8502 | 10022189 | |
| K59F-020 | 20 | 14 | 3 | 19.6 | 2.55 | PU8502 | 10022190 | |
| K59F-025 | 25 | 19 | 3.5 | 24.4 | 3.25 | PU8502 | 10022191 | |
| K59F-030 | 30 | 22 | 3.5 | 29.4 | 3.25 | PU8502 | 10022193 | |
| K59F-032 | 32 | 24 | 3.5 | 31.4 | 3.25 | PU8502 | 10022194 | |
| K59F-040 | 40 | 32 | 3.5 | 39.4 | 3.25 | PU8502 | 10022195 | |
| K59F-050 | 50 | 42 | 3.5 | 49.4 | 3.25 | PU8502 | 10022196 | |
| K59F-063 | 63 | 53 | 4.5 | 62.4 | 4.25 | PU8502 | 10022197 | |
| K59F-080 | 80 | 70 | 4.5 | 79.4 | 4.25 | PU8502 | 10022198 | |
| K59F-100 | 100 | 90 | 4.5 | 99.4 | 4.25 | PU8502 | 10022199 | |
| K59F-125 | 125 | 105 | 8.5 | 123.8 | 8.25 | PU8502 | 10022200 | |
| K59F-160 | 160 | 140 | 8.5 | 158.8 | 8.25 | PU8502 | 10022201 |
