K04
K04 - Empaquetadura de Vástago
La empaquetadura de vástago K04 es un conjunto de sellado de vástago de simple efecto que consta de un anillo de cabecera, tres anillos de elastómero textil de tres piezas, dos anillos de elastómero de dos piezas y un anillo posterior de elastómero textil.
Ventajas
Ámbito de aplicación
Ventajas
- Funciona en condiciones de trabajo duras
- Funciona incluso con superficies en mal estado gracias a la estructura de labios múltiples
- Altura de la carcasa ajustable debido a la razón de ser utilizada en ranuras abiertas
- Rápido montaje y desmontaje
- Larga vida útil
- Muy buen rendimiento de estanqueidad tanto a bajas como a altas presiones
- Funciona incluso con superficies en mal estado gracias a la estructura de labios múltiples
- Altura de la carcasa ajustable debido a la razón de ser utilizada en ranuras abiertas
- Rápido montaje y desmontaje
- Larga vida útil
- Muy buen rendimiento de estanqueidad tanto a bajas como a altas presiones
Ámbito de aplicación
- Siderurgia
- Hidráulica marina
- Prensas
- Cilindros para cargas pesadas
- Industria minera
- Hidráulica marina
- Prensas
- Cilindros para cargas pesadas
- Industria minera
Material
Código
Presión
(max) bar
(max) bar
Temperatura
(max) °C
(max) °C
Velocidad de Deslizamiento
(max)- m/s
(max)- m/s
NBR
FABRIC NBR
POM
FABRIC NBR
POM
NB9001
FB8001
PM9903
FB9001
FB8001
PM9903
FB9001
400
-30/+100
0.5

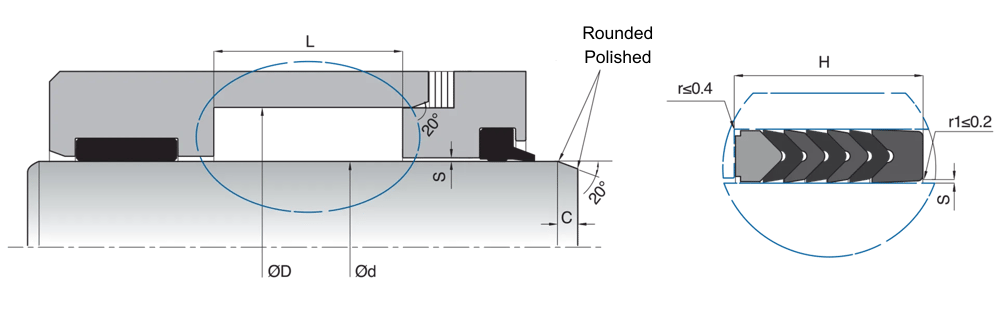

| d (f8) | D (H9) | L (+0.2/-0) | H | Cross Section | E | C | MATERIAL | Kastaş CODE | ||
|---|---|---|---|---|---|---|---|---|---|---|
| K04-012 | 0.502 | 1 | 0.75 | 0.75 | 0.249 | 0.157 | FB8001 | 10000642 | ||
| K04-019 | 0.75 | 1.122 | 0.687 | 0.687 | 0.186 | 0.157 | FB8001 | 10000643 | ||
| K04-020 | 0.812 | 1.312 | 1.312 | 1.312 | 0.25 | 0.157 | FB8001 | 10000644 | ||
| K04-022 | 0.875 | 1.375 | 0.75 | 0.75 | 0.25 | 0.157 | FB8001 | 10000645 | ||
| K04-031 | 1.25 | 1.75 | 1 | 1 | 0.25 | 0.157 | FB8001 | 10000647 | ||
| K04-038 | 1.5 | 2 | 1 | 1 | 0.25 | 0.157 | FB8001 | 10000649 | ||
| K04-038/1 | 1.5 | 2.125 | 1 | 1 | 0.313 | 0.157 | FB8001 | 10000652 | ||
| K04-044 | 1.75 | 2.25 | 1 | 1 | 0.25 | 0.157 | FB8001 | 10000653 | ||
| K04-044/1 | 1.75 | 2.5 | 1.5 | 1.5 | 0.375 | 0.236 | FB8001 | 10000656 | ||
| K04-044/2 | 1.75 | 2.75 | 2 | 2 | 0.5 | 0.315 | FB8001 | 10000657 | ||
| K04-050 | 2 | 2.5 | 1 | 1 | 0.25 | 0.157 | FB8001 | 10000659 | ||
| K04-050/1 | 2 | 2.559 | 1 | 1 | 0.28 | 0.157 | FB8001 | 10000662 | ||
| K04-050/2 | 2 | 2.625 | 1 | 1 | 0.313 | 0.236 | FB8001 | 10000663 | ||
| K04-050/3 | 2 | 2.75 | 1 | 1 | 0.375 | 0.236 | FB8001 | 10000665 | ||
| K04-053 | 2.125 | 2.75 | 1.122 | 1.122 | 0.313 | 0.236 | FB8001 | 10000666 | ||
| K04-057 | 2.25 | 3 | 1 | 1 | 0.375 | 0.236 | FB8001 | 10000667 | ||
| K04-057/1 | 2.25 | 2.875 | 1.22 | 1.22 | 0.313 | 0.236 | FB8001 | 10000671 | ||
| K04-063 | 2.5 | 3 | 1.122 | 1.122 | 0.25 | 0.157 | FB8001 | 10000672 | ||
| K04-063/1 | 2.5 | 3.071 | 1.614 | 1.614 | 0.285 | 0.157 | FB8001 | 10000674 | ||
| K04-063/2 | 2.5 | 3.125 | 1.122 | 1.122 | 0.313 | 0.236 | FB8001 | 10000675 | ||
| K04-063/3 | 2.5 | 3.25 | 1.122 | 1.122 | 0.375 | 0.236 | FB8001 | 10000677 | ||
| K04-069 | 2.75 | 3.5 | 1.25 | 1.25 | 0.375 | 0.236 | FB8001 | 10000680 | ||
| K04-076 | 3 | 3.5 | 1 | 1 | 0.25 | 0.157 | FB8001 | 10000681 | ||
| K04-076/1 | 3 | 3.75 | 1.25 | 1.25 | 0.375 | 0.236 | FB8001 | 10000685 | ||
| K04-076/2 | 3 | 4 | 1.5 | 1.5 | 0.5 | 0.315 | FB8001 | 10000688 | ||
| K04-082 | 3.25 | 4 | 1.25 | 1.25 | 0.375 | 0.236 | FB8001 | 10000689 | ||
| K04-088 | 3.5 | 4.126 | 1.122 | 1.122 | 0.313 | 0.236 | FB8001 | 10000691 | ||
| K04-088/1 | 3.5 | 4.25 | 1.187 | 1.187 | 0.375 | 0.236 | FB8001 | 10000692 | ||
| K04-088/2 | 3.5 | 4.5 | 1.5 | 1.5 | 0.5 | 0.315 | FB8001 | 10000695 | ||
| K04-095 | 3.75 | 4.5 | 1.187 | 1.187 | 0.375 | 0.236 | FB8001 | 10000696 | ||
| K04-101 | 4 | 5 | 1.5 | 1.5 | 0.5 | 0.315 | FB8001 | 10000697 | ||
| K04-107 | 4.25 | 5 | 1.25 | 1.25 | 0.375 | 0.236 | FB8001 | 10000699 | ||
| K04-107/1 | 4.25 | 5.125 | 1.5 | 1.5 | 0.438 | 0.236 | FB8001 | 10000700 | ||
| K04-114 | 4.5 | 5.25 | 1.25 | 1.25 | 0.375 | 0.236 | FB8001 | 10000702 | ||
| K04-114/1 | 4.5 | 5.5 | 1.5 | 1.5 | 0.5 | 0.315 | FB8001 | 10000703 | ||
| K04-127 | 5 | 6.25 | 2.362 | 2.362 | 0.625 | 0.315 | FB8001 | 10000705 | ||
| K04-209 | 8.25 | 9 | 1.5 | 1.5 | 0.375 | 0.236 | FB8001 | 10000708 |
