K58
K58 - Junta de Pistón Neumática
La Junta de pistón neumática K58 es un elemento de estanquidad de doble efecto que consta de cuerpo de aluminio, urings de poliuretano que proporcionan estanquidad, cojinete de POM, junta tórica para estanquidad estática e imán.
Ventajas
Ámbito de aplicación
Ventajas
- Cabeza de pistón completa
- Cuerpo ligero de Aluminio
- Capacidad de posicionamiento superior con su Magneto a altas velocidades
- Alta resistencia a la fricción
- No requiere anillo guía adicional gracias a su diseño compacto
- Alta resistencia a la fricción
- Larga vida útil
- Su diseño con conductos de ventilación proporciona amortiguación al final de la carrera
- Cuerpo ligero de Aluminio
- Capacidad de posicionamiento superior con su Magneto a altas velocidades
- Alta resistencia a la fricción
- No requiere anillo guía adicional gracias a su diseño compacto
- Alta resistencia a la fricción
- Larga vida útil
- Su diseño con conductos de ventilación proporciona amortiguación al final de la carrera
Ámbito de aplicación
- Cilindros neumáticos de posición controlada
- Recomendado para su uso en cilindros según las normas ISO.
- Recomendado para su uso en cilindros según las normas ISO.
Material
Código
Presión
(max) bar
(max) bar
Temperatura
(máx) °C
(máx) °C
Velocidad de deslizamiento
(max)- m/s
(max)- m/s
PU, POM
ALIMINIO
MAGNETO, NBR
ALIMINIO
MAGNETO, NBR
PU9201, PM9901
AL9901, MK9901
NB7001
AL9901, MK9901
NB7001
16
-30/+80
1.0

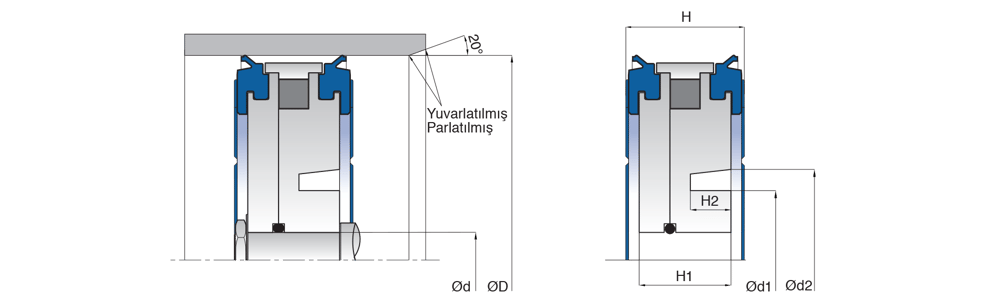

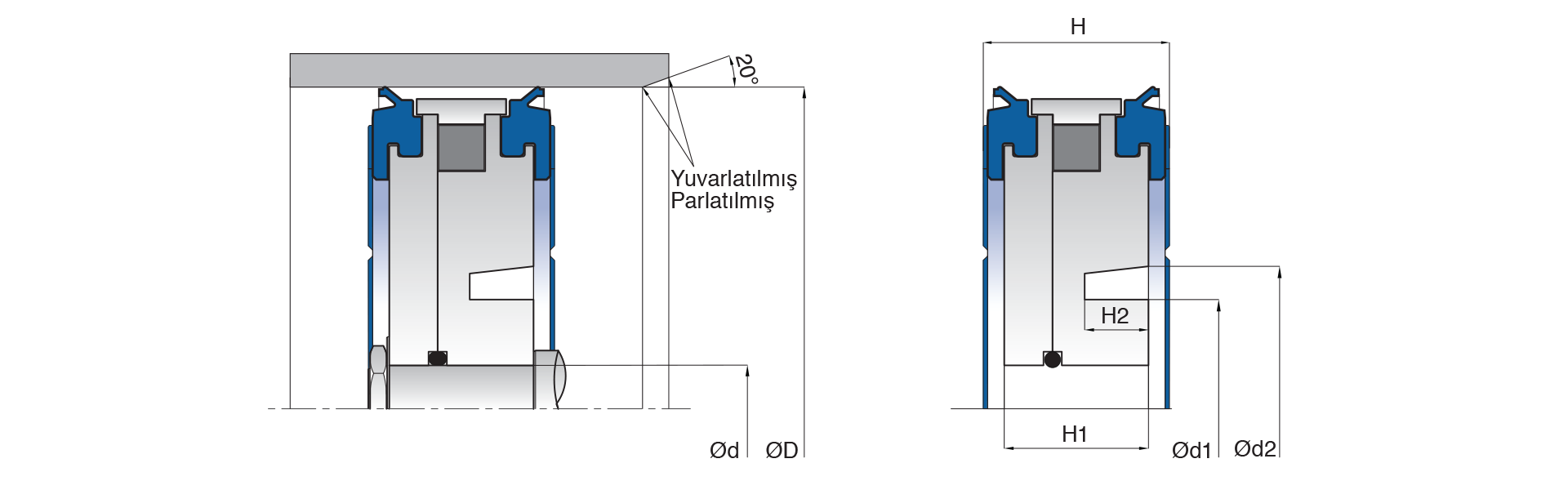

17389189492045vJz8H.png)
| D (H11) | d (f8) | d1 (+0.2/-0) | d2 (+0.2/-0) | H | H1 | H2 | MATERIAL | Kastaş CODE | ||
|---|---|---|---|---|---|---|---|---|---|---|
| K58-032 | 32 | 8 | 16.3 | 20.7 | 14.5 | 10.65 | 5.2 | PU9201 | 10022060 | |
| K58-040 | 40 | 8 | 21.4 | 26.5 | 15.2 | 11.7 | 5.8 | PU9201 | 10022070 | |
| K58-050 | 50 | 10 | 27.3 | 33.1 | 16 | 12.15 | 5.1 | PU9201 | 10022078 | |
| K58-060 | 60 | 10 | 25 | 30.8 | 19.2 | 15.85 | 5 | PU9201 | 10022085 | |
| K58-063 | 63 | 10 | 28 | 33.8 | 19.2 | 15.85 | 5 | PU9201 | 10022087 | |
| K58-080 | 80 | 12 | 29 | 34.4 | 22 | 17.5 | 8.5 | PU9201 | 10022094 | |
| K58-100 | 100 | 17 | 39.6 | 46.8 | 25.5 | 20 | 8.85 | PU9201 | 10022103 |
