K76
K76 - Anillo Guía Vástago-Pistón
Los Anillos guía vástago-pistón K76 son elementos de guiado compuestos, producidos a partir de tejido de poliéster y resina fenólica, que proporcionan una alta capacidad de carga, diseñados para su uso en aplicaciones de vástago y pistón en sistemas hidráulicos.
Ventajas
Ámbito de aplicación
Ventajas
- Bajo coeficiente de fricción
- Alta, capacidad de carga
- Alta estabilidad de forma en el rango de temperaturas de funcionamiento
- Bajo hinchamiento
- Amplia gama de dimensiones
- Alta, capacidad de carga
- Alta estabilidad de forma en el rango de temperaturas de funcionamiento
- Bajo hinchamiento
- Amplia gama de dimensiones
Ámbito de aplicación
- Maquinaria móvil
- Industria minera
- Excavadoras
- Prensas
- Cilindros pesados
- Industria minera
- Excavadoras
- Prensas
- Cilindros pesados
Material
Código
Presión
(max) bar
(max) bar
Temperatura
(máx) °C
(máx) °C
Velocidad de deslizamiento
(max)- m/s
(max)- m/s
POLIESTER
FIBRA,
FENÓLICO
RESINA
FIBRA,
FENÓLICO
RESINA
PH6502
-40/+120
1.0

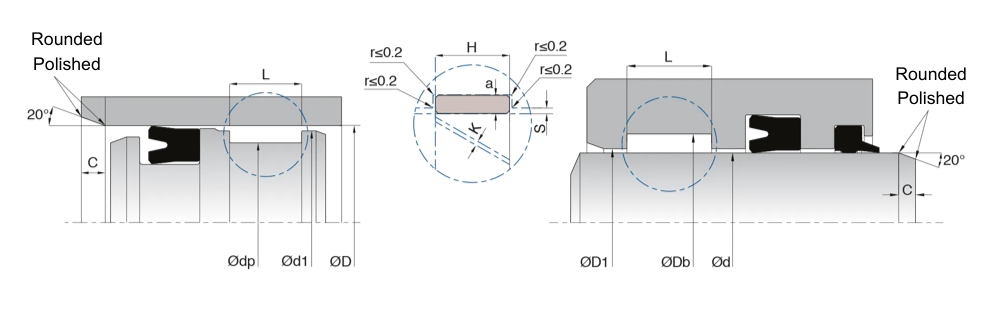

| a | L (+0.2/-0) | H | Permissable Diameter Range | MATERIAL | Kastaş CODE | ||
|---|---|---|---|---|---|---|---|
| K76-2.5X15 | 2.5 | 15 | 14.8 | Ø60-Ø80 | PH6502 | 20001072 | |
| K76-2.5X15/1 | 2.5 | 15 | 14.8 | Ø80-Ø100 | PH6502 | 20001073 | |
| K76-2.5X15/2 | 2.5 | 15 | 14.8 | Ø100-Ø150 | PH6502 | 20001074 | |
| K76-2.5X20 | 2.5 | 20 | 19.8 | Ø150-Ø200 | PH6502 | 20001075 | |
| K76-2.5X25 | 2.5 | 25 | 24.8 | Ø130-Ø150 | PH6502 | 20001076 | |
| K76-2.5X25/1 | 2.5 | 25 | 24.8 | Ø80-Ø100 | PH6502 | 20001077 | |
| K76-2.5X25/2 | 2.5 | 25 | 24.8 | Ø150-Ø200 | PH6502 | 20001078 | |
| K76-2.5X9.7 | 2.5 | 9.7 | 9.5 | Ø40-Ø60 | PH6502 | 20001079 | |
| K76-2.5X9.7/1 | 2.5 | 9.7 | 9.5 | Ø60-Ø80 | PH6502 | 20001080 | |
| K76-2.5X9.7/2 | 2.5 | 9.7 | 9.5 | Ø80-Ø100 | PH6502 | 20001081 | |
| K76-2.5X9.7/3 | 2.5 | 9.7 | 9.5 | Ø100-Ø125 | PH6502 | 20001082 |
