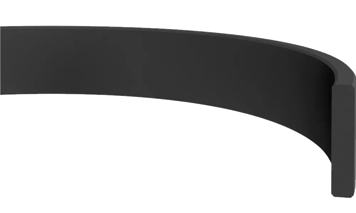

K689 - Rod-Piston Guiding Ring
K689 rod-piston guide rings are guiding elements designed for hydraulic cylinder rod and piston applications. They are manufactured from glass fiber-reinforced thermoplastic material to provide enhanced load bearing capacity.
Advantages
Area of Application
Advantages
• High abrasion resistance
• Large dimension range
• Economical solution
• Large dimension range
• Economical solution
Area of Application
• Construction machinery
• Cranes
• Injection moulding machines
• Agricultural machinery
• Light and medium duty cylinders
• Cranes
• Injection moulding machines
• Agricultural machinery
• Light and medium duty cylinders
Material
Code
Pressure
(max) bar
(max) bar
Temperature
(max) °C
(max) °C
Sliding Speed
(max)- m/s
(max)- m/s
PA
PA9904
-40/+110
1.0
| d(f8) dp(h8) | Db(H8) D(H9) | L (+0.2/-0) | H | D1 (H9) | MATERIAL | Kastaş CODE | ||
|---|---|---|---|---|---|---|---|---|
| K689-033 | 33.32 | 38.1 | 4.55 | 4.35 | 33.82 | PA9904 | 10056366 | |
| K689-033/1 | 33.32 | 38.1 | 9.32 | 9.12 | 33.82 | PA9904 | 10056367 | |
| K689-038/1 | 38.1 | 44.45 | 4.62 | 4.42 | 38.7 | PA9904 | 10056368 | |
| K689-031/1 | 31.75 | 38.1 | 6.15 | 5.95 | 32.35 | PA9904 | 10060393 | |
| K689-031/2 | 31.75 | 38.1 | 9.33 | 9.13 | 32.35 | PA9904 | 10060394 | |
| K689-031 | 31.75 | 38.1 | 12.5 | 12.3 | 32.35 | PA9904 | 10060395 | |
| K689-041/1 | 41.28 | 47.63 | 4.62 | 4.42 | 41.88 | PA9904 | 10056369 | |
| K689-041/2 | 41.28 | 47.63 | 9.32 | 9.12 | 41.88 | PA9904 | 10056370 | |
| K689-041 | 41.28 | 47.63 | 12.5 | 12.3 | 41.88 | PA9904 | 10056371 | |
| K689-044/2 | 44.45 | 50.8 | 4.55 | 4.35 | 45.05 | PA9904 | 10056372 | |
| K689-044/4 | 44.45 | 50.8 | 7.72 | 7.52 | 45.05 | PA9904 | 10056373 | |
| K689-044/1 | 44.45 | 50.8 | 18.85 | 18.65 | 45.05 | PA9904 | 10056375 | |
| K689-038/2 | 38.1 | 44.45 | 9.33 | 9.13 | 38.7 | PA9904 | 10060396 | |
| K689-038 | 38.1 | 44.45 | 12.5 | 12.3 | 38.7 | PA9904 | 10060397 | |
| K689-046 | 46.02 | 50.8 | 9.32 | 9.12 | 46.52 | PA9904 | 10056374 | |
| K689-047 | 47.63 | 53.98 | 9.32 | 9.12 | 48.23 | PA9904 | 10056376 | |
| K689-044/3 | 44.45 | 50.8 | 6.15 | 5.95 | 45.05 | PA9904 | 10060398 | |
| K689-044/5 | 44.45 | 50.8 | 9.33 | 9.13 | 45.05 | PA9904 | 10060399 | |
| K689-044 | 44.45 | 50.8 | 12.5 | 12.3 | 45.05 | PA9904 | 10060400 | |
| K689-050/1 | 50.8 | 57.15 | 15.68 | 15.48 | 51.4 | PA9904 | 10060402 | |
| K689-050/3 | 50.8 | 57.15 | 4.55 | 4.35 | 51.4 | PA9904 | 10056379 | |
| K689-050/4 | 50.8 | 57.15 | 6.15 | 5.95 | 51.4 | PA9904 | 10056378 | |
| K689-050/5 | 50.8 | 57.15 | 7.72 | 7.52 | 51.4 | PA9904 | 10056380 | |
| K689-050/6 | 50.8 | 57.15 | 9.33 | 9.13 | 51.4 | PA9904 | 10060403 | |
| K689-050 | 50.8 | 57.15 | 12.5 | 12.3 | 51.4 | PA9904 | 10060404 | |
| K689-050/2 | 50.8 | 57.15 | 18.85 | 18.65 | 51.4 | PA9904 | 10060405 | |
| K689-057/4 | 57.15 | 63.5 | 4.55 | 4.35 | 57.75 | PA9904 | 10056382 | |
| K689-057/6 | 57.15 | 63.5 | 7.72 | 7.52 | 57.75 | PA9904 | 10056383 | |
| K689-057/1 | 57.15 | 63.5 | 15.67 | 15.47 | 57.75 | PA9904 | 10056385 | |
| K689-057/3 | 57.15 | 63.5 | 24.89 | 24.69 | 57.75 | PA9904 | 10056386 | |
| K689-058 | 58.72 | 63.5 | 9.32 | 9.12 | 59.22 | PA9904 | 10056384 | |
| K689-060/1 | 60.33 | 66.68 | 9.32 | 9.12 | 60.93 | PA9904 | 10056387 | |
| K689-060 | 60.33 | 66.68 | 15.67 | 15.47 | 60.93 | PA9904 | 10056388 | |
| K689-053 | 53.98 | 60.33 | 12.5 | 12.3 | 54.58 | PA9904 | 10060406 | |
| K689-057/5 | 57.15 | 63.5 | 6.15 | 5.95 | 57.75 | PA9904 | 10060407 | |
| K689-057/7 | 57.15 | 63.5 | 9.33 | 9.13 | 57.75 | PA9904 | 10060408 | |
| K689-057 | 57.15 | 63.5 | 12.5 | 12.3 | 57.75 | PA9904 | 10060409 | |
| K689-057/2 | 57.15 | 63.5 | 18.85 | 18.65 | 57.75 | PA9904 | 10060410 | |
| K689-063/4 | 63.5 | 69.85 | 6.15 | 5.95 | 64.1 | PA9904 | 10056389 | |
| K689-063/1 | 63.5 | 69.85 | 15.67 | 15.47 | 64.1 | PA9904 | 10056390 | |
| K689-063/5 | 63.5 | 69.85 | 9.33 | 9.13 | 64.1 | PA9904 | 10060411 | |
| K689-063 | 63.5 | 69.85 | 12.5 | 12.3 | 64.1 | PA9904 | 10060412 | |
| K689-063/2 | 63.5 | 69.85 | 18.85 | 18.65 | 64.1 | PA9904 | 10060413 | |
| K689-063/3 | 63.5 | 69.85 | 25.2 | 25 | 64.1 | PA9904 | 10060414 | |
| K689-069/5 | 69.85 | 76.2 | 7.72 | 7.52 | 70.45 | PA9904 | 10056391 | |
| K689-069/1 | 69.85 | 76.2 | 15.67 | 15.47 | 70.45 | PA9904 | 10056393 | |
| K689-071 | 71.42 | 76.2 | 9.32 | 9.12 | 71.92 | PA9904 | 10056392 | |
| K689-076/5 | 76.2 | 82.55 | 7.72 | 7.52 | 76.8 | PA9904 | 10056394 | |
| K689-076/1 | 76.2 | 82.55 | 15.67 | 15.47 | 76.8 | PA9904 | 10056396 | |
| K689-069/4 | 69.85 | 76.2 | 6.15 | 5.95 | 70.45 | PA9904 | 10060415 | |
| K689-069/6 | 69.85 | 76.2 | 9.33 | 9.13 | 70.45 | PA9904 | 10060416 | |
| K689-069 | 69.85 | 76.2 | 12.5 | 12.3 | 70.45 | PA9904 | 10060417 | |
| K689-069/2 | 69.85 | 76.2 | 18.85 | 18.65 | 70.45 | PA9904 | 10060418 | |
| K689-069/3 | 69.85 | 76.2 | 25.2 | 25 | 70.45 | PA9904 | 10060419 | |
| K689-077 | 77.77 | 82.55 | 9.32 | 9.12 | 78.27 | PA9904 | 10056395 | |
| K689-076/4 | 76.2 | 82.55 | 6.15 | 5.95 | 76.8 | PA9904 | 10060420 | |
| K689-076/6 | 76.2 | 82.55 | 9.33 | 9.13 | 76.8 | PA9904 | 10060421 | |
| K689-076 | 76.2 | 82.55 | 12.5 | 12.3 | 76.8 | PA9904 | 10060422 | |
| K689-076/2 | 76.2 | 82.55 | 18.85 | 18.65 | 76.8 | PA9904 | 10060423 | |
| K689-076/3 | 76.2 | 82.55 | 25.2 | 25 | 76.8 | PA9904 | 10060424 | |
| K689-082/1 | 82.55 | 88.9 | 15.67 | 15.47 | 83.15 | PA9904 | 10056398 | |
| K689-082/3 | 82.55 | 88.9 | 24.89 | 24.69 | 83.15 | PA9904 | 10056399 | |
| K689-084 | 84.12 | 88.9 | 9.32 | 9.12 | 84.62 | PA9904 | 10056454 | |
| K689-085 | 85.73 | 92.08 | 12.5 | 12.3 | 86.33 | PA9904 | 10056400 | |
| K689-085/1 | 85.73 | 92.08 | 24.89 | 24.69 | 86.33 | PA9904 | 10056401 | |
| K689-088/3 | 88.9 | 95.25 | 6.15 | 5.95 | 89.5 | PA9904 | 10056402 | |
| K689-088/4 | 88.9 | 95.25 | 7.72 | 7.52 | 89.5 | PA9904 | 10056403 | |
| K689-088/1 | 88.9 | 95.25 | 15.67 | 15.47 | 89.5 | PA9904 | 10056404 | |
| K689-082/4 | 82.55 | 88.9 | 6.15 | 5.95 | 83.15 | PA9904 | 10060425 | |
| K689-082/5 | 82.55 | 88.9 | 7.72 | 7.52 | 83.15 | PA9904 | 10060426 | |
| K689-082/6 | 82.55 | 88.9 | 9.33 | 9.13 | 83.15 | PA9904 | 10060427 | |
| K689-082 | 82.55 | 88.9 | 12.5 | 12.3 | 83.15 | PA9904 | 10060428 | |
| K689-082/2 | 82.55 | 88.9 | 18.85 | 18.65 | 83.15 | PA9904 | 10060429 | |
| K689-088/5 | 88.9 | 95.25 | 9.33 | 9.13 | 89.5 | PA9904 | 10060430 | |
| K689-088 | 88.9 | 95.25 | 12.5 | 12.3 | 89.5 | PA9904 | 10060431 | |
| K689-088/2 | 88.9 | 95.25 | 18.85 | 18.65 | 89.5 | PA9904 | 10060433 | |
| K689-095/5 | 95.25 | 101.6 | 7.72 | 7.52 | 95.85 | PA9904 | 10056405 | |
| K689-095/6 | 95.25 | 101.6 | 9.32 | 9.12 | 95.85 | PA9904 | 10056406 | |
| K689-095/4 | 95.25 | 101.6 | 6.15 | 5.95 | 95.85 | PA9904 | 10060434 | |
| K689-095 | 95.25 | 101.6 | 12.5 | 12.3 | 95.85 | PA9904 | 10060435 | |
| K689-095/1 | 95.25 | 101.6 | 15.68 | 15.48 | 95.85 | PA9904 | 10060436 | |
| K689-095/2 | 95.25 | 101.6 | 18.85 | 18.65 | 95.85 | PA9904 | 10060437 | |
| K689-095/3 | 95.25 | 101.6 | 25.2 | 25 | 95.85 | PA9904 | 10060438 | |
| K689-101/4 | 101.6 | 107.95 | 7.72 | 7.52 | 102.2 | PA9904 | 10056407 | |
| K689-101/5 | 101.6 | 107.95 | 9.33 | 9.13 | 102.2 | PA9904 | 10060439 | |
| K689-101 | 101.6 | 107.95 | 12.5 | 12.3 | 102.2 | PA9904 | 10060440 | |
| K689-101/1 | 101.6 | 107.95 | 15.68 | 15.48 | 102.2 | PA9904 | 10060441 | |
| K689-101/2 | 101.6 | 107.95 | 18.85 | 18.65 | 102.2 | PA9904 | 10060442 | |
| K689-101/3 | 101.6 | 107.95 | 25.2 | 25 | 102.2 | PA9904 | 10060443 | |
| K689-107/4 | 107.95 | 114.3 | 7.72 | 7.52 | 108.55 | PA9904 | 10056408 | |
| K689-107/1 | 107.95 | 114.3 | 15.67 | 15.47 | 108.55 | PA9904 | 10056409 | |
| K689-107/5 | 107.95 | 114.3 | 9.33 | 9.13 | 108.55 | PA9904 | 10060444 | |
| K689-107 | 107.95 | 114.3 | 12.5 | 12.3 | 108.55 | PA9904 | 10060445 | |
| K689-107/2 | 107.95 | 114.3 | 18.85 | 18.65 | 108.55 | PA9904 | 10060446 | |
| K689-107/3 | 107.95 | 114.3 | 25.2 | 25 | 108.55 | PA9904 | 10060447 | |
| K689-114/3 | 114.3 | 120.65 | 9.32 | 9.12 | 114.9 | PA9904 | 10056410 | |
| K689-114 | 114.3 | 120.65 | 12.5 | 12.3 | 114.9 | PA9904 | 10060448 | |
| K689-114/1 | 114.3 | 120.65 | 18.85 | 18.65 | 114.9 | PA9904 | 10060449 | |
| K689-114/2 | 114.3 | 120.65 | 25.2 | 25 | 114.9 | PA9904 | 10060450 | |
| K689-120/4 | 120.65 | 127 | 9.33 | 9.13 | 121.25 | PA9904 | 10060451 | |
| K689-120 | 120.65 | 127 | 12.5 | 12.3 | 121.25 | PA9904 | 10060452 | |
| K689-120/1 | 120.65 | 127 | 15.68 | 15.48 | 121.25 | PA9904 | 10060453 | |
| K689-120/2 | 120.65 | 127 | 18.85 | 18.65 | 121.25 | PA9904 | 10060454 | |
| K689-120/3 | 120.65 | 127 | 25.2 | 25 | 121.25 | PA9904 | 10060455 | |
| K689-127/1 | 127 | 133.35 | 15.67 | 15.47 | 127.6 | PA9904 | 10056441 | |
| K689-127 | 127 | 133.35 | 12.5 | 12.3 | 127.6 | PA9904 | 10060456 | |
| K689-127/2 | 127 | 133.35 | 18.85 | 18.65 | 127.6 | PA9904 | 10060457 | |
| K689-127/3 | 127 | 133.35 | 25.2 | 25 | 127.6 | PA9904 | 10060458 | |
| K689-133/4 | 133.35 | 139.7 | 9.32 | 9.12 | 133.95 | PA9904 | 10056414 | |
| K689-133/3 | 133.35 | 139.7 | 24.89 | 24.69 | 133.95 | PA9904 | 10056415 | |
| K689-133 | 133.35 | 139.7 | 12.5 | 12.3 | 133.95 | PA9904 | 10060459 | |
| K689-133/1 | 133.35 | 139.7 | 15.68 | 15.48 | 133.95 | PA9904 | 10060460 | |
| K689-133/2 | 133.35 | 139.7 | 18.85 | 18.65 | 133.95 | PA9904 | 10060461 | |
| K689-139 | 139.7 | 146.05 | 18.85 | 18.65 | 140.3 | PA9904 | 10056416 | |
| K689-139/1 | 139.7 | 146.05 | 24.89 | 24.69 | 140.3 | PA9904 | 10056417 | |
| K689-152 | 152.4 | 158.75 | 12.5 | 12.3 | 153 | PA9904 | 10056418 | |
| K689-152/1 | 152.4 | 158.75 | 15.67 | 15.47 | 153 | PA9904 | 10056419 | |
| K689-152/2 | 152.4 | 158.75 | 18.85 | 18.65 | 153 | PA9904 | 10056420 | |
| K689-152/3 | 152.4 | 158.75 | 24.89 | 24.69 | 153 | PA9904 | 10056421 | |
| K689-146 | 146.05 | 152.4 | 12.5 | 12.3 | 146.65 | PA9904 | 10060462 | |
| K689-146/1 | 146.05 | 152.4 | 15.68 | 15.48 | 146.65 | PA9904 | 10060463 | |
| K689-146/2 | 146.05 | 152.4 | 18.85 | 18.65 | 146.65 | PA9904 | 10060464 | |
| K689-146/3 | 146.05 | 152.4 | 25.2 | 25 | 146.65 | PA9904 | 10060465 | |
| K689-158/1 | 158.75 | 165.1 | 18.85 | 18.65 | 159.35 | PA9904 | 10056422 | |
| K689-158/2 | 158.75 | 165.1 | 24.89 | 24.69 | 159.35 | PA9904 | 10056423 | |
| K689-158 | 158.75 | 165.1 | 12.5 | 12.3 | 159.35 | PA9904 | 10060466 | |
| K689-165 | 165.1 | 171.45 | 24.89 | 24.69 | 165.7 | PA9904 | 10056424 | |
| K689-171 | 171.45 | 177.8 | 12.5 | 12.3 | 172.05 | PA9904 | 10056425 | |
| K689-171/1 | 171.45 | 177.8 | 15.67 | 15.47 | 172.05 | PA9904 | 10056426 | |
| K689-177 | 177.8 | 184.15 | 12.5 | 12.3 | 178.4 | PA9904 | 10056428 | |
| K689-177/1 | 177.8 | 184.15 | 18.85 | 18.65 | 178.4 | PA9904 | 10056429 | |
| K689-177/2 | 177.8 | 184.15 | 24.89 | 24.69 | 178.4 | PA9904 | 10056430 | |
| K689-171/2 | 171.45 | 177.8 | 18.85 | 18.65 | 172.05 | PA9904 | 10060467 | |
| K689-171/3 | 171.45 | 177.8 | 25.2 | 25 | 172.05 | PA9904 | 10060468 | |
| K689-184 | 184.15 | 190.5 | 12.5 | 12.3 | 184.75 | PA9904 | 10056431 | |
| K689-184/1 | 184.15 | 190.5 | 18.85 | 18.65 | 184.75 | PA9904 | 10056432 | |
| K689-184/2 | 184.15 | 190.5 | 24.89 | 24.69 | 184.75 | PA9904 | 10056433 | |
| K689-190 | 190.5 | 196.85 | 12.5 | 12.3 | 191.1 | PA9904 | 10056434 | |
| K689-190/1 | 190.5 | 196.85 | 24.89 | 24.69 | 191.1 | PA9904 | 10056435 | |
| K689-196 | 196.85 | 203.2 | 25.2 | 25 | 197.45 | PA9904 | 10060469 |
